Neue Lüftungsanlage

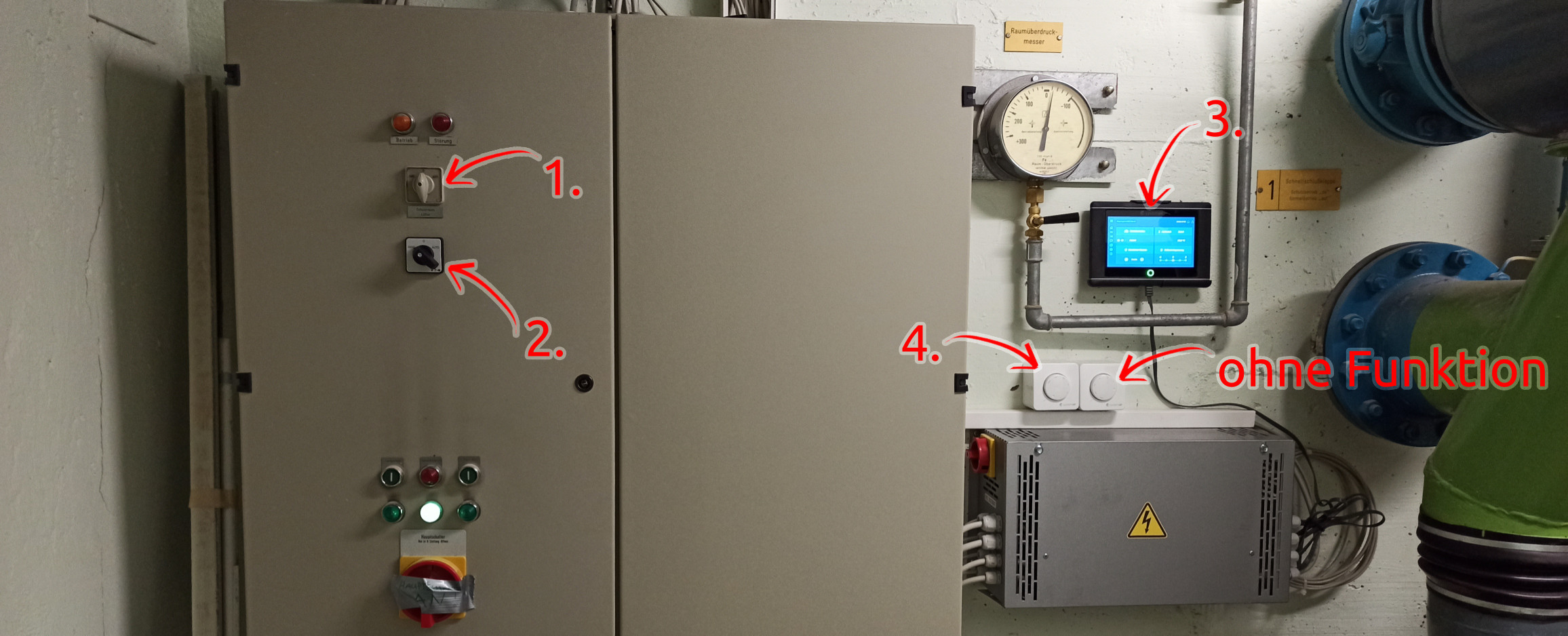

Die neue Lüftung hängt in der Eingangs-Schleuse unter der Decke, die im Foto dargestellten Steuerelemente befinden sich im Maschinenraum

1. Einschalten alte Lüftung
2. Einschalten neue Lüftung
3. Display (neue Lüftung)
4. Sanitär-Abluft

Betriebsarten der Lüftungen

Die alte Lüftung läuft immer im ‚Frischluftbetrieb‘ und presst Außenluft mit Außenlufttemperatur in den Bunker (Überdruck). Dadurch wird verbrauchte Luft verdrängt.

Die neue Lüftung kann auf 2 Arten betrieben werden:

1. ‚Frischluftbetrieb‘: äußere Schleusentür offen, innere Schleusentür geschlossen, die neue Lüftung presst Außenluft in den Veranstaltungsraum und erwärmt sie. (Im Barbereich gibt es eine Lüftungsöffnung, die bei Frischluftbetreib geschlossen sein sollte.)
2. ‚Umluftbetrieb‘: äußere Schleusentür geschlossen, innere Schleusentür offen, die neue Lüftung erwärmt die vorhandene Luft

zu 1. Einschalten alte Lüftung

• Drehknopf (1.) nach links auf 'HAND' ('AUTO' funktioniert nicht)
• Die Lüftung läuft sofort an
• Nach dem Abschalten stoppt die Anlage sofort

zu 2. Einschalten neue Lüftung

• Drehknopf (2.) nach links oder rechts drehen, Drehrichtung egal
• Nach dem Einschalten braucht die Anlage bis zu 5 min Zeit, um anzulaufen
• Nach dem Abschalten läuft die Anlage ein paar Minuten nach, um abzukühlen

zu 3. Display (neue Lüftung)

Empfehlung: FINGER WEG ! Das Display muss im Normalfall nicht bedient werden und kann ausgeschaltet bleiben

1. 'Schieberegler'
   Der ‚Schieberegler‘ muss in der abgebildeten Position sein
   Kurz nach dem Einschalten steht dort ‚Anlauf‘, später ‚Normale Drehzahl‘

2. Kontroll-Leuchte
   bei grün alles OK
   bei rot > siehe 2.1 ‚Schieberegler‘: dort steht dann ‚Stopp‘ > einmal auf den ‚Schieberegler‘ tippen > ‚Stopp‘ wechselt zu ‚Anlauf‘

3. Temperaturinfo und -anpassung/-skala
   Die Lüftung heizt konstant mit einer Temperatur von 21° C (siehe aktuelle Temperaturinfo im Display unterhalb von ‚Zuluft‘). Nach dem Einschalten dauert es, bis diese Temperatur erreicht wird
   Die Temperatur kann im Bereich von 21°C +/- 2°C = 19°C bis 23°C angepasst werden (siehe im Display unterhalb ‚Sollwert-Anpassung‘). Anpassung durch tippen auf einen der Punkte in der dortigen Temperaturskala

zu 4. Sanitär-Abluft

• Der Ventilator für die Sanitär-Abluft hängt im ‚hinteren‘ Damen-WC unter der Decke
• Drehregler im Uhrzeigersinn drehen: einschalten + Drehzahl hochregeln
• Drehregler gegen den Uhrzeigersinn drehen: ausschalten + Drehzahl runterregeln

Lüftungskombinationen

Sollen beide Lüftungen gleichzeitig laufen? / Wann sollen beide Lüftungen gleichzeitig laufen? Selbst entscheiden!

Beispiele:

1. nur alte Lüftung: viel Frischluft, die Temperatur erhöht sich nicht (bzw. wird nicht durch die Lüftung erwärmt)
2. nur neue Lüftung...
   1. ...im 'Frischluftbetrieb': weniger Frischluft, die Temperatur erhöht sich langsamer
   2. ...im 'Umluftbetrieb': keine Frischluft(!), die Temperatur erhöht sich schneller
3. beide Lüftungen kombiniert...
   1. ...mit der neuen im 'Frischluftbetrieb': viel Frischluft, die Temperatur erhöht sich sehr langsam
   2. ...mit der neuen im 'Umluftbetrieb': Frischluft, die Temperatur erhöht sich etwas schneller
